k11防水涂料

產(chǎn)品概述

　　K11防水漿料是由高分子聚合物乳液與水泥基無(wú)機(jī)粉料復(fù)合而成雙組份防水涂料。該防水漿料是一種被防水界普遍認(rèn)可的新型防水材料，建設(shè)部、國(guó)家建材局重點(diǎn)推薦產(chǎn)品。

產(chǎn)品特點(diǎn)

　　1、漿料中的活性成分可滲入水泥基面中的毛細(xì)孔，微裂紋并產(chǎn)生化學(xué)反應(yīng)，并滲透到底材內(nèi)部結(jié)晶，形成一道致密的防水層；

　　2、能夠覆蓋發(fā)絲般的裂縫（小于0.4毫米），抵御及輕微的震蕩；

　　3、可在潮濕基面上施工，無(wú)需作砂漿保護(hù)層，即可直接粘貼瓷磚等后續(xù)工序；集防水和粘結(jié)材料于一身，可直接在防水層貼瓷磚或馬賽克等保護(hù)層。

　　4、結(jié)晶體深入到底材毛細(xì)孔，抗?jié)B抗壓強(qiáng)度較高，具有負(fù)水面的防水功能；

　　5、可直接用于飲水池和魚(yú)池；涂層具有抑郁霉菌生長(zhǎng)的作用，能防止潮氣鹽份對(duì)飾面的污染。

　　6. 產(chǎn)品成膜后具備優(yōu)異的耐水、耐候性。

　　7、產(chǎn)品適用于坡基面、廁浴間、游泳池等部位。

產(chǎn)品類(lèi)型

雙組份。

?主要技術(shù)性能指標(biāo)（執(zhí)行標(biāo)準(zhǔn)GB/T 23445-2009）

序號(hào)	項(xiàng)目		指標(biāo)
			Ⅰ型	Ⅱ型	Ⅲ型
1	固體含量 (%)		≥70	≥70	≥70
2	拉伸強(qiáng)度	無(wú)處理 (MPa)	≥1.2	≥1.8	≥1.8
		加熱處理后保持率 (%)	≥80	≥80	≥80
		堿處理后保持率 (%)	≥60	≥70	≥70
		浸水處理后保持率 (%)	≥60	≥70	≥70
		紫外線(xiàn)處理后保持率 (%)	≥80	-	-
3	斷裂伸長(zhǎng)率	無(wú)處理 (%)	≥200	≥80	≥30
		加熱處理 (%)	≥150	≥65	≥20
		堿處理 (%)	≥150	≥65	≥20
		浸水處理 (%)	≥150	≥65	≥20
		紫外線(xiàn)處理 (%)	≥150	-	-
4	低溫柔性 (∮10mm棒，-10℃)		無(wú)裂紋	-	-
5	粘結(jié)強(qiáng)度	無(wú)處理 (MPa)	≥0.5	≥0.7	≥1.0
		潮濕基層 (MPa)	≥0.5	≥0.7	≥1.0
		堿處理 (MPa)	≥0.5	≥0.7	≥1.0
		浸水處理 (MPa)	≥0.5	≥0.7	≥1.0
6	不透水性 (0.3MPa，30min)		不透水	不透水	不透水
7	抗?jié)B性(砂漿背水面) (MPa)		-	≥0.6	≥0.8

施工工藝

施工流程

　　基層清理→增強(qiáng)層施工→接點(diǎn)密封→濕潤(rùn)基面→涂刷首遍→養(yǎng)護(hù)→涂刷第二遍→養(yǎng)護(hù)→保護(hù)層施工（根據(jù)具體情況選擇做與不做）

施工準(zhǔn)備

　　仔細(xì)檢查防水層的基層，認(rèn)真處理缺陷，并清理干凈。基層應(yīng)平整、光滑、不起砂、不起皮，有一定強(qiáng)度，排水坡度符合設(shè)計(jì)要求，陰陽(yáng)角應(yīng)做成直徑不小于30mm的圓角或坡角。若基面干燥，必須事先預(yù)濕基面，保持基面濕潤(rùn)，但不能有明水存在。

　　舊防水層的返修，應(yīng)將基層上的粘附物清除干凈，鏟平。舊防水層表面平整，材料未失效，并與K11防水漿料相容的可直接在上面繼續(xù)施工。

K11防水漿料施工

1、涂料配制

　?、倥淞戏Q(chēng)量必須準(zhǔn)確，每次稱(chēng)量誤差不得超過(guò)±5%。

配比：

　　通用型K11防水漿料配比：添加劑：粉料=0.36：1；

　　柔韌性K11（I）防水漿料配比：添加劑：粉料=0.80：1；

　　柔韌性K11（II）防水漿料配比：添加劑：粉料=0.68：1；

　　②按比例、按順序先將添加劑倒入容器，然后倒入粉料，并同時(shí)采用電動(dòng)攪拌鉆攪拌，充分?jǐn)嚢柚翢o(wú)沉淀的膏狀。

　　判斷是否均勻標(biāo)準(zhǔn)：漿料沒(méi)有生粉團(tuán)達(dá)到均勻。

　　③拌勻后需放置5-10分鐘，再攪拌一下才能使用；

　?、懿僮鬟^(guò)程中應(yīng)保持間斷性的攪拌，以防止沉淀。

2、基層的處理準(zhǔn)備

　　基層檢查合格后，應(yīng)進(jìn)行清掃表面浮灰、灰砂及砂礫疙瘩，然后潤(rùn)濕再進(jìn)行下一道工序施工。

3、增強(qiáng)層和節(jié)點(diǎn)處理

　　增強(qiáng)層主要針對(duì)施工部位的薄弱環(huán)節(jié)，即是容易造成滲漏的部位。采取加強(qiáng)處理，提高防水安全性能，保證防水效果。

　?、?在需增強(qiáng)的部位，如陰角、管口部位，應(yīng)先用水泥砂漿做成小圓弧狀，再涂刷柔韌性K11防水漿料1遍，粘貼無(wú)紡布后再涂刷第2遍。

　?、?需鋪設(shè)胎體增強(qiáng)材料部位，可待增強(qiáng)涂層干燥后，將裁剪好的胎體材料平鋪，再用K11防水漿料粘貼。

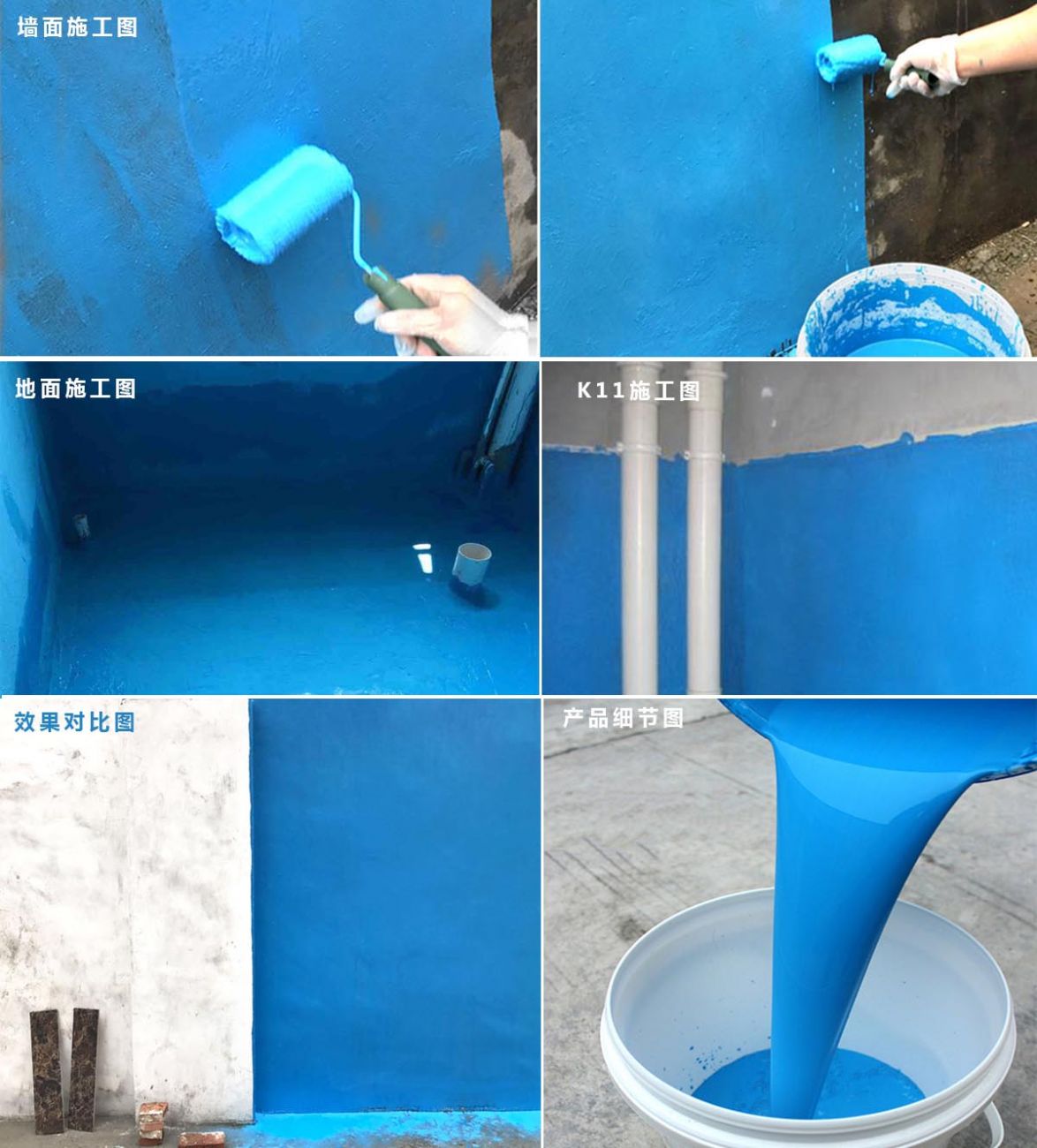

4、涂料的涂刷施工

　?、?當(dāng)涂膜層厚度在1.5mmm以?xún)?nèi)，應(yīng)分二遍施工；在1.5～2.0mm應(yīng)分三遍施工。涂刷首遍后，待初步干固以后（間隔2 ~ 4小時(shí)）再涂第二遍。

判斷初步干固標(biāo)準(zhǔn)：墻壁手感已干、觸動(dòng)不脫落為準(zhǔn)。地板需時(shí)略長(zhǎng)，視人行走不會(huì)破壞防水層為準(zhǔn)。

　?、?涂刷應(yīng)從平面較低處開(kāi)始距上上料口遠(yuǎn)處開(kāi)始，立面與平面同需施工時(shí)，應(yīng)先立面后平面。

　?、?按照一次攪拌的數(shù)量和一次涂刷的厚度要求，對(duì)施工面進(jìn)行劃分，控制每次攪拌的材料在該面積上用完，以保證涂層厚度的準(zhǔn)確性。

　　④ 平面涂刮施工時(shí)，將拌勻的涂料按用量均勻地倒在基面上，用刷子將它刮勻，在平面上前后兩度的涂刮應(yīng)相互垂直。立面涂刷施工時(shí)，毛刷的涂刷方向應(yīng)采用由下往上的施工操作，注意流到陰角部位的漿料要及時(shí)刮走，避免因堆積過(guò)厚引起開(kāi)裂。

　　5、當(dāng)首遍涂層干固能上人進(jìn)行第二遍施工前，應(yīng)逐處細(xì)致檢查涂刮質(zhì)量，檢查有否漏涂和砂眼，并及時(shí)補(bǔ)上。

　　6、待初步干固后，應(yīng)采用噴霧狀的形式進(jìn)行淋水養(yǎng)護(hù)，以達(dá)到較佳效果。

　　7、雨、雪和大風(fēng)天不得施工，霧天須待露水收干后再施工，施工兩小時(shí)內(nèi)不得下雨，如施工時(shí)遇雨應(yīng)采取防雨措施。

　　8、在K11防水層上作保護(hù)層時(shí)，應(yīng)使之粘結(jié)牢固。當(dāng)采用聚乙烯泡沫板作保護(hù)層時(shí)應(yīng)粘牢，采用水泥砂漿、細(xì)石砼、塊體等剛性保護(hù)層施工時(shí)，運(yùn)輸車(chē)不得直接在防水層上行走或用鐵揪等尖物直接碰擊防水層。
