水泥基滲透結(jié)晶型防水涂料

產(chǎn)品簡介

　　水泥基滲透結(jié)晶型防水涂料Capillary/Crystalline Waterproofing Materials，簡稱CCCW。1965年從歐洲引進到日本、韓國等地，由于其綜合性能及性價比優(yōu)于其他類型的防水材料，該材料迅速成為全世界較為主流的防水材料之一，占據(jù)巨大的市場份額。

產(chǎn)品概述

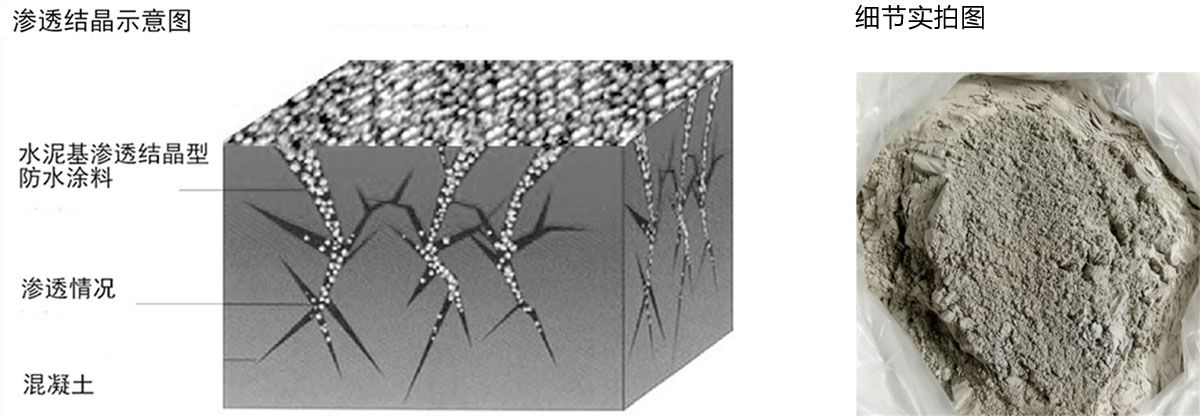

　　CCCW水泥基滲透結(jié)晶型防水涂料中溶出的硅酮離子隨著表層水在混凝土中滲透擴散,與混凝土中的鈣離子發(fā)生化學反應,生成不溶于水的硅酸鈣水化物(枝蔓狀結(jié)晶體),結(jié)晶體充滿毛細管孔隙并與混凝土結(jié)合成整體,堵塞混凝土內(nèi)部的毛細孔道,從而使混凝土致密,防止水滲漏。并且，CCCW具有催化特性，一旦遇水可以不斷產(chǎn)生化學反應，生成的結(jié)晶體不斷生長并填充混凝土內(nèi)部的毛細孔隙，因此，混凝土結(jié)構(gòu)即使局部受損發(fā)生滲漏，在遇到水后也會產(chǎn)生結(jié)晶作用自行修補愈合（0.4mm的裂縫）。根據(jù)實驗,CCCW產(chǎn)生的結(jié)晶體可以修復0.4mm的裂縫，所以，對于0.4mm的裂縫CCCW具有自我修復愈合的作用,不需要做其他的防水層修補,CCCW具有多次抗?jié)B和自我修復的特點和性能，并且具有極強的抗壓能力，防水層和混凝土表面形成完整的體系，不會分離，并且材料可以充分吸收混凝土表面的水分來參與其結(jié)晶反應，不會發(fā)生空鼓現(xiàn)象。由于具有透氣不透水的特點，因此可以和混凝土結(jié)構(gòu)同步進行養(yǎng)護。

　　水泥基滲透結(jié)晶型防水材料是以特種硅酸鹽水泥為基料摻入活性化學成分配制而成的灰色粉狀剛性材料。水泥基滲透結(jié)晶型防水材料的防水機理主要是利用多孔性，在水的作用下，防水材料中的活性化學物質(zhì)以水為載體，隨著水對結(jié)構(gòu)毛孔的滲透，活性化學物質(zhì)隨著水滲透到內(nèi)部，并反應生成鈣礬石等不溶性晶體；其活性化學物質(zhì)與未水化的水泥顆粒發(fā)生水化反應并促進水泥水化，形成水泥水化晶體，生成大量晶體，生成大量晶體填充、封堵孔隙，使水無法進入混凝土，從而達到防水目的。

產(chǎn)品概述

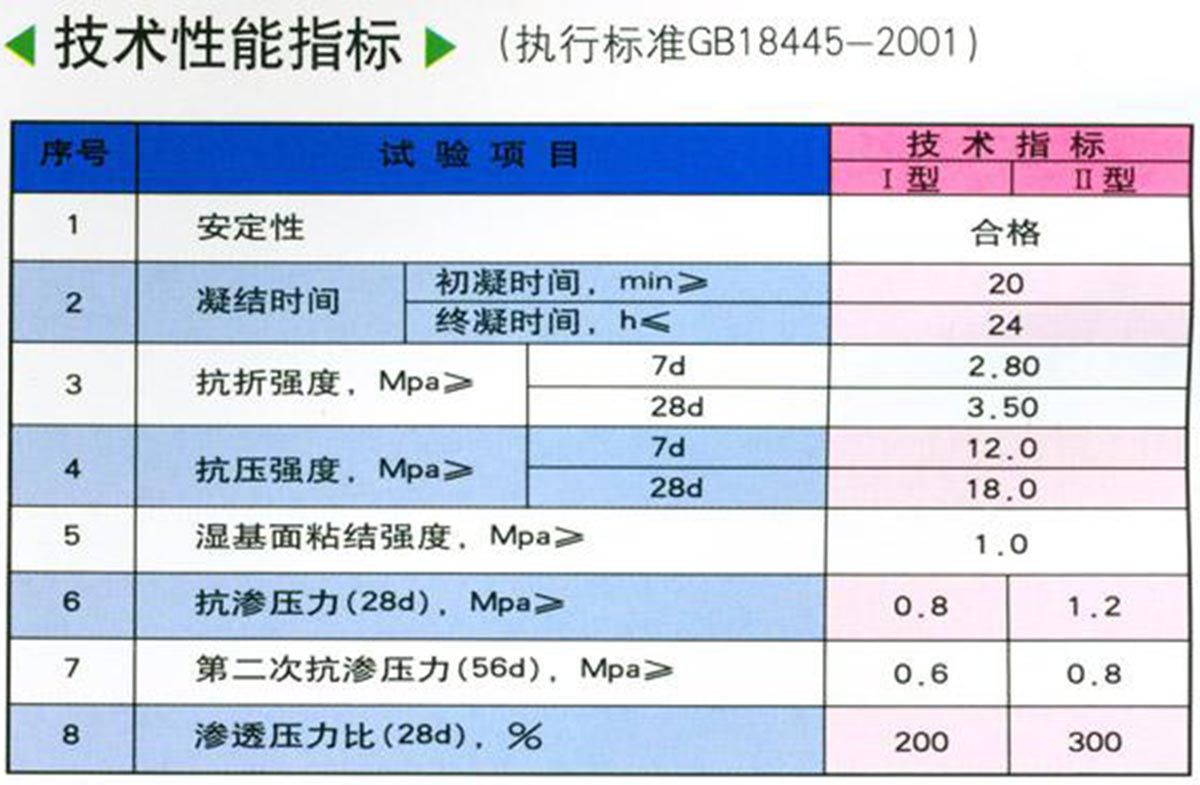

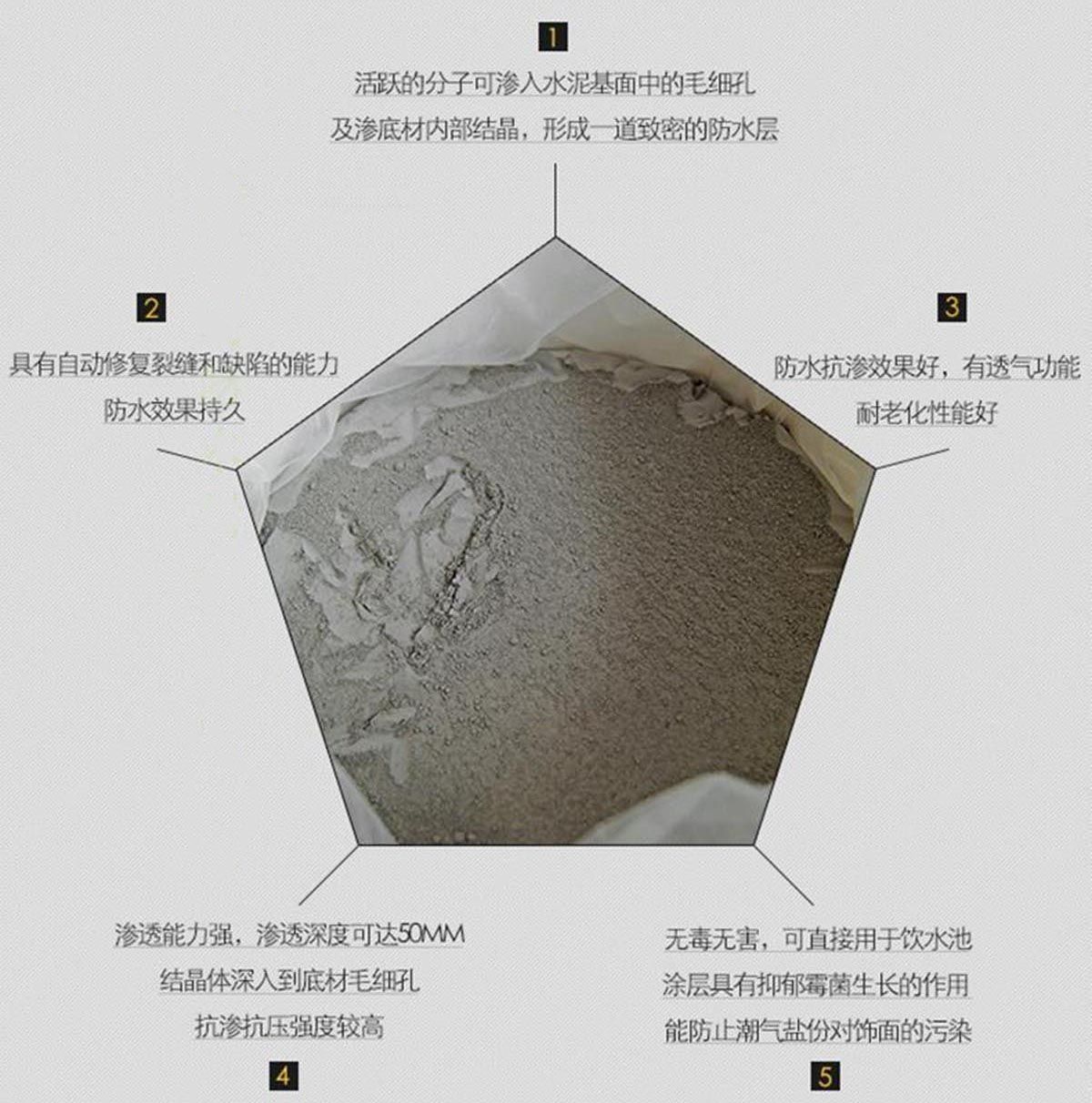

產(chǎn)品特性

　　1.無機材料，永不失效的防水系統(tǒng)。

　　2.極強的耐水壓能力，可長期耐受高水壓-高達300米水頭。

　　3. 極長久的自我修復防水能力，可以自愈合0.4mm混凝土裂縫。

　　4.背水面施工性能卓越，解決大量地下室滲漏問題。

　　5.防腐，耐酸堿，可以提高混凝土強度。

　　6.無需找平層和保護層，節(jié)省工期，加快工程進度，施工綜合成本大大降低

　　7.具有滲透功能,能通過化學反應滲透到混凝土內(nèi)部產(chǎn)生結(jié)晶體堵住混凝土的毛細孔

　　8. 混凝土通過該材料處理后，能提高混凝土對鋼筋的保護能力，并且防水凍融而造成的剝落、風化和其他損害

產(chǎn)品特性

應用范圍

　　用于隧洞、地下連續(xù)墻、電纜隧道、地下涵洞、工業(yè)與民用建筑地下室地下車庫、浴廁間、水庫、水池、游泳池、電梯井等新建工程的防水施工。結(jié)構(gòu)開裂(微裂)、滲水點、孔洞的堵漏施工，混凝土設(shè)施的弊病維修。混凝土結(jié)構(gòu)及水泥砂漿等防腐。

施工方法

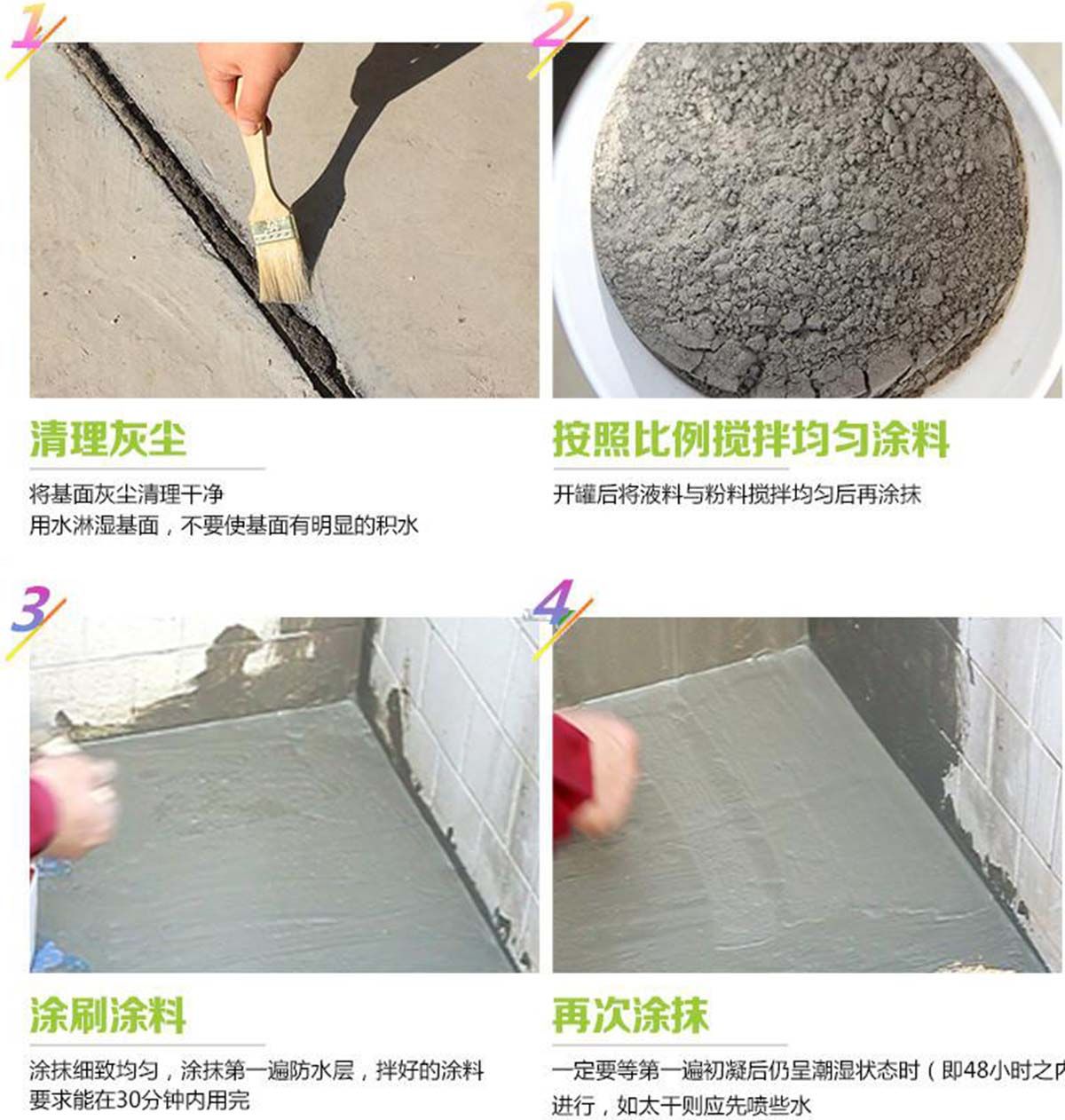

施工工藝

1.基面處理

　　底層必須完全固化、完好、沒有灰塵，清除浮漿、油、油脂、脫膜劑及其它會影響防水效果

2.施工前

　　使用清水充分潤濕混凝土基面(基面施工時不可有明水)，這樣可加速產(chǎn)品中特殊的活性化學物質(zhì)與混凝土內(nèi)物質(zhì)之間的化學反應，同時提高防水材料與基面的粘結(jié)力。

3.攪拌

　　根據(jù)具體的施工方法，嚴格按照水灰比將粉劑與干凈的水混合?；旌虾玫臐{料靜置5分鐘后，稍加混合后即可使用。攪拌料要拌透、拌勻，此是對施工質(zhì)量的保障。

4.涂刷

　　施工時，在裂縫、缺口、粗糙面等細部結(jié)構(gòu)處，要涂刷仔細。用硬鬃毛刷或其它的涂刷工具，將混合好的滲透結(jié)晶防水涂料均勻涂覆于基面上，涂刷方向應一致均勻無積洼，涂覆量為0.8～1.2kg/平方米。待首層干固后進行第二層涂刷，刷第二層前應先用水潤濕前一涂層，第二層的涂覆方向應與首層的方向相垂直。

5.抹涂

　　將漿料抹涂在基面上，按0.8～1.2kg/平方米的用量進行施工，不可漏涂。

6.干撒

　　干撒施工，主要用于混凝土澆注前或者混凝土澆注密實碾壓平整后、沒有硬化時的施工，具有一定的局限性。干撒施工時，必須在混凝土初凝前施工，按1.2～1.5kg/平方米用量將粉劑均勻的撒在濕混凝土表面，及時壓實抹光。終凝后檢查是否有不良施工處并及時修補；若在暴曬情況下，應灑水保養(yǎng)。注意噴撒均勻。

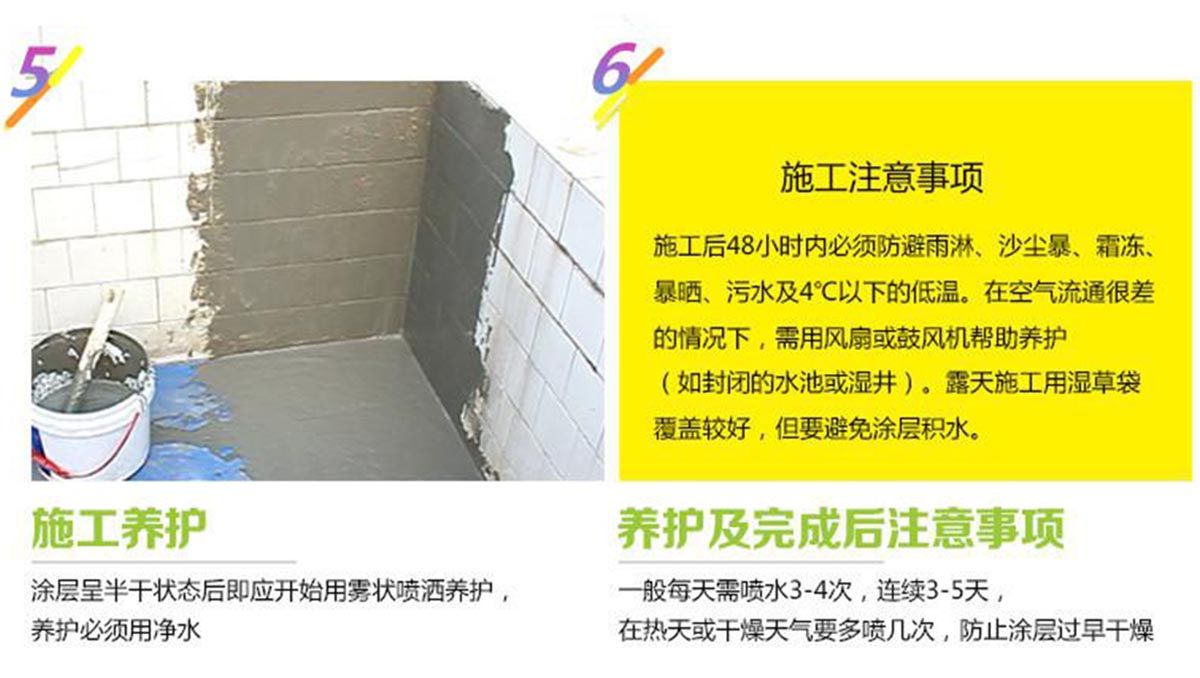

7.養(yǎng)護

　　正確的固化對確保砂漿層的耐久性和質(zhì)量是非常重要的。為了防止涂層表面產(chǎn)生裂縫、粉化，防水涂料涂層應保持潮濕，一旦施工后防水材料涂層開始固化即需開始養(yǎng)護，用噴霧水對防水材料涂層進行噴淋，一天需噴3~4次，如天熱，須增加噴淋的次數(shù)。施工后兩天內(nèi)必須防雨淋、風沙、污水及霜凍。對于需要盛裝液體的混凝土構(gòu)件，在養(yǎng)護三天后，再放置二周的時間，方可使用。

實際應用

1.在路橋工程上的應用：

　　路橋工程大部分還是市政工程，但絕大部分路面、橋段不屬于地下工程，以往幾乎就不使用水泥基滲透結(jié)晶型防水材料，但近年來，隨著人們對產(chǎn)品認識的不斷加深，已開始逐步將產(chǎn)品應用到這個領(lǐng)域，如北京、河南、浙江等地。

　　路橋工程應用此類材料施工，建議主要應用于路面施工縫的銜接補強，橋墩混凝土基面的防水防腐涂層，焊接處的防腐防水處理。

2.在建筑外墻上的應用：

　　目前，建筑外墻使用的防水涂料比較多，但確實存在不少問題。先要刮膩子找平，如果不均勻細致，就會影響涂料的粉刷，起殼開裂現(xiàn)象較多，防水效果當然也會受影響。如果遇上陰雨天氣不能施工，還會影響整體施工工期。

　　如果在工程價格方面能夠接受的前提下（事實上水泥基滲透結(jié)晶型防水涂料的價格在市場的變數(shù)是很大的），建議建筑外墻的防水工程可以用水泥基滲透結(jié)晶型防水材料。施工時，首先將建筑外墻混凝土基面充分濕潤，再將此類材料拌水稀釋，用刷子涂刷即可，料水比相對地下防水施工減少25%左右，如一般料水比為4：1(或3.5：1)，則用于建筑外墻的料水比可為3：1（或2.5：1），根據(jù)不同的基面和施工現(xiàn)場情況，料水比可略作調(diào)整，一般不影響防水效果。已完成施工的基面，應保持噴水保養(yǎng)，時間1~2天即可。隨后，就可以根據(jù)設(shè)計或建筑方的意見，在繽紛燦爛的建筑涂料品種中，選擇喜歡的刷上就成。

　　和常用的外墻涂料相比，使用水泥基滲透結(jié)晶型防水材料有幾個好處：一是涂層和基面的相融性強，不起殼開裂，防水效果就好；二是涂層本身有防水性能，又有滲透結(jié)晶原理，防水效果更好，而涂層外的彩色涂料只起一個裝飾作用，不同涂層作用明顯。但常規(guī)施工時，膩子只起找平作用，防水涂層既要承擔防水的責任，又要承擔裝飾的義務，往往就很難兩全其美。短期內(nèi)或許還可以接受，長期效果就不好評價了。

3.在廚衛(wèi)防水工程上的應用

　　在廚房，衛(wèi)生間等建筑內(nèi)部的防水施工中，目前使用比較多的還是JS復合防水涂料和聚氨酯防水涂料、改性瀝青基防水涂料等等。隨著人們對滲透結(jié)晶型防水材料的認識不斷深入，人們會感受和體會到此類材料在廚衛(wèi)防水工程上的優(yōu)勢。至今，各大中城市的民用建筑廚衛(wèi)工程已經(jīng)使用此類材料的不在少數(shù)，如北京、上海、浙江等地。

　　廚衛(wèi)防水工程在施工過程中，重點應注意于預埋管和混凝土基面接觸縫的合理處理。一般有三個建議：一是管縫處理按堵漏施工方法操作，鑿出V型槽進行封堵，然后再涂刷防水涂層；二是沿側(cè)墻上延20~30CM也做防水涂層，以確保不會從墻角滲漏；三是有條件的話，頂板也做防水涂層，以避免上層的滲漏水下滴。

　　水泥基滲透結(jié)晶型防水涂料的應用，當然遠不局限于上述方面，其他如國家糧庫、坑道、污水處理、大壩維修、城市水管搶修等，均有其用武之地。相信若干年后，隨著產(chǎn)品市場價格的平穩(wěn)合理，其應用的廣泛性會更加顯著。

注意事項

　　·應先處理滲漏點、縫、面，再進行大面積施工。重點防水部位應適當提高用料量，作加強或抗裂處理。

　　·確保施工涂層的完整，保證施工用量。

　　·注意施工溫度，不得在小于5℃的環(huán)境溫度下施工。

　　·防水構(gòu)造外側(cè)面如需裝飾或其它面層，可采用刮涂施工，提高滲透結(jié)晶防水涂層的密實度及內(nèi)聚力，保證裝飾面層粘結(jié)牢固，無空鼓、脫層。

　　·施工養(yǎng)護是保證防水構(gòu)造是否達標的關(guān)鍵性因素。滲透結(jié)晶防水涂層施工完成后，應于涂層開始表干時即開始撒水養(yǎng)護，養(yǎng)護期為2～3 天，撒水間隔約為4個小時，亦可采用潮濕的麻布、草苫覆蓋養(yǎng)護。

　　·長期浸水環(huán)境下應用，防水層應至少固化14天后方可蓄水。

儲運與包裝

　　1.本產(chǎn)品為非危險品，無毒、不污染環(huán)境，能安全運輸，避免雨淋和撞跌破壞包裝；

　　2.宜貯存在陰涼干燥的倉庫內(nèi)，忌長期暴露在空氣中，嚴禁與水接觸；

　　3.產(chǎn)品保質(zhì)期為12個月；
